阵列天线

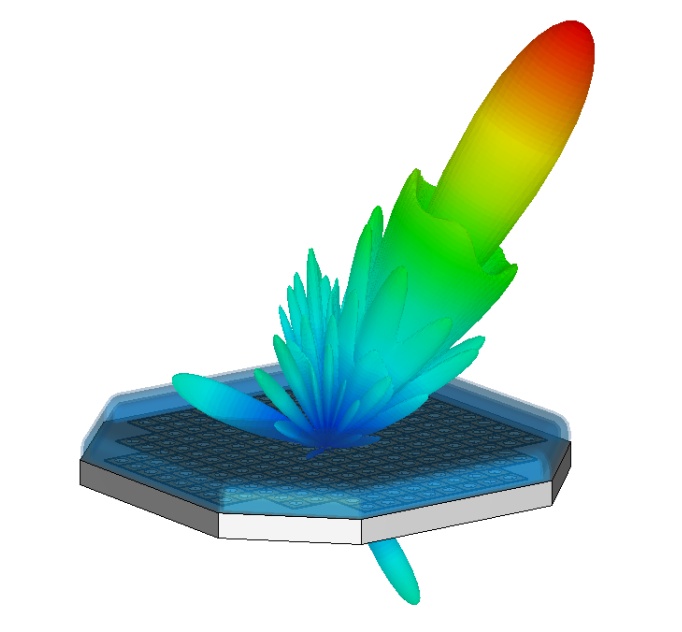

通过将多个单元结合起来形成阵列,工程师能够获得比单个天线性能优异的多的天线阵列。在正确的激励下,阵列能用于形成和控制波束,从而让阵列具备波束扫描或跟踪移动接收器的能力。CST为开发人员提供从单天线设计到包含馈线和天线罩在内的完整天线阵列系统设计的完整方案。
阵列单元设计
CST配合Antenna magus为用户提供了快捷的单元天线设计流程。用户输入需要的指标和尺寸范围,antenna magus自动提供一系列备选方案供用户导入到CST中进行精确仿真和优化。
全阵列仿真

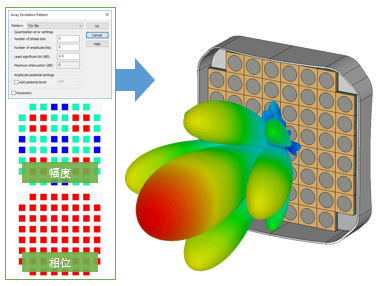

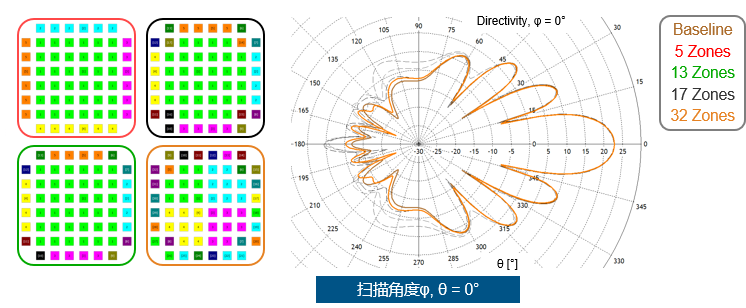

CST提供快速阵列生成方式array task。用户导入单元天线后,选择合适的天线布局,array task可以快速生成全阵列模型。同时将端口的幅度、相位参数化,方便后处理进行波束成形和扫描。CST 2020针对阵列天线仿真,引入了天线阵分组仿真方法,只需仿真一部分区域,就可以通过后处理方式得到全阵列的性能参数,大大提高了阵列的仿真速度。
天线装配

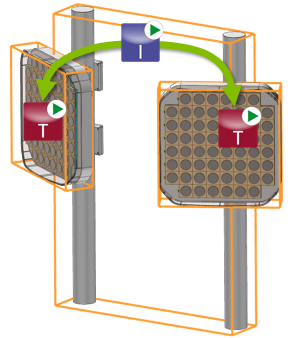

实施5G通信预计将导致基础设施密集化。天线将不可避免的安装在现有基础设施旁,或者多个阵列一起密集安装。为了精确得到环境对天线以及天线阵和阵时间的影响,CST提供混合算法来研究这个问题:先用时域算法得到阵列的场源文件,再利用MLFMM算法得到天线装配到平台后的性能以及天线阵和阵之间的相互影响。
