电磁环境效应(E3)-雷击、EMP、HIRF
飞机雷击仿真

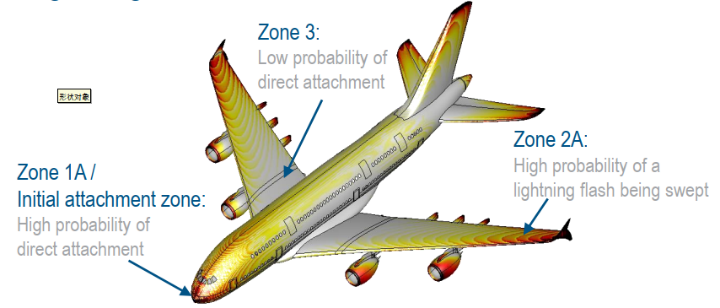

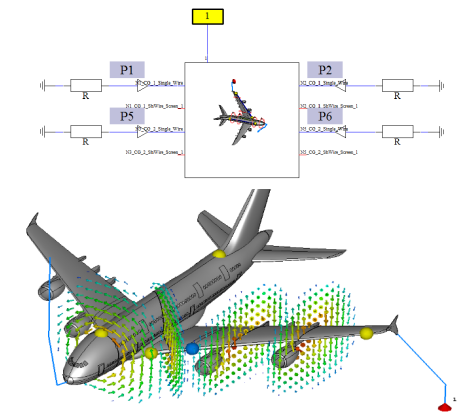

首先采用CST的静电求解器进行雷击附着点分析。然后,采用CST的时域求解器TLM,内嵌MIL-STD-464A(即国军标GJB1389)仿真的雷击表面电流(200kA峰值电流),从机头击入,垂直尾翼击出。给出三类结果:蒙皮内外表面上的瞬态表面电流、飞机内外空间上任意一点任意时刻瞬态电磁和磁场、机内敷设线缆线束两端的瞬态冲击电压和电流。仿真中涉及飞机1.5mm的碳纤维复合材料蒙皮、缝隙、搭接、导电玻璃等电磁泄露结构,以及多条20米长的线缆线束(单线、同轴线、屏蔽双绞线等)。

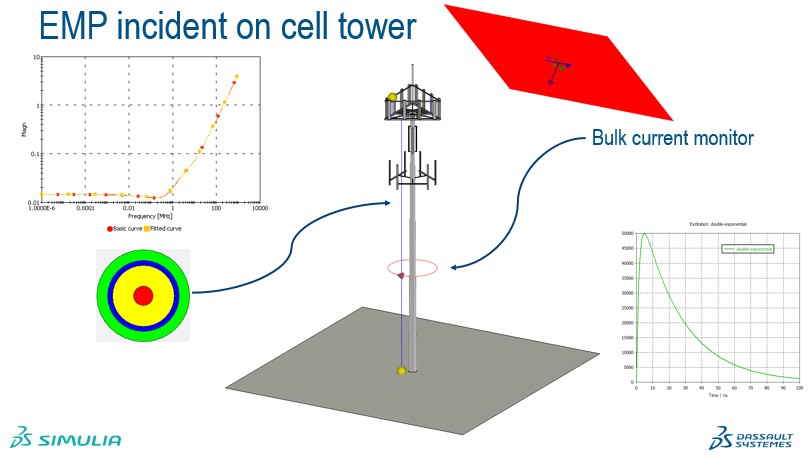

信号塔EMP仿真
采用CST电缆工作室和CST 微波工作室协同仿真, 45度EMP打击下信号塔上各点处电场强度及线缆上冲击电压的分析。CST的线缆工作室是一款专业的线缆线束SI、EMC仿真工具。配合CST微波工作室和设计工作室,能否仿真线缆线束的各种场景工况。转换结构等等。时域求解器可以一次完成超宽带的仿真,频域求解器适用于窄带强谐振结构的仿真。
